Тип:

Комплектующие для подвесных цепных конвейеров

Применяются для крепления груза и перемещения его по подвесным путям

Поддерживают цепь от провисания на участке между подвесками с грузом

О продукте

Каретки с подвесками предназначены для крепления груза и перемещения его по подвесным путям, также их применяют для поддержания цепи от провисания на участке между подвесками с грузом.

Каретки закрепляются на цепи горизонтальных конвейеров с шагом не более 0,48 - 0,8 м, а на цепи вертикальных конвейеров - с шагом 0,8 - 1 м, это необходимо для предотвращения провисания цепи. Если шаг подвесок больше, чем максимально допустимый шаг кареток, то в промежутках между рабочими каретками, несущими подвески для груза, устанавливают холостые каретки.

Технические характеристики

Наша компания предлагает широкий ассортимент кареток для подвесных конвейеров:

рабочая нормальная каретка типа «Н», предназначена для подвески транспортируемого груза и поддержания тяговой цепи;
каретка рабочая траверсная типа «Т», предназначена для подвески и разворота на ней транспортируемого груза, поддержания тяговой цепи и сборки спаренных кареток;
каретка спаренная траверсная типа «СТ», предназначена для транспортирования тяжелых грузов и поддержания тяговой цепи;
каретка холостая типа «Х», предназначена только для поддержания тяговой цепи.

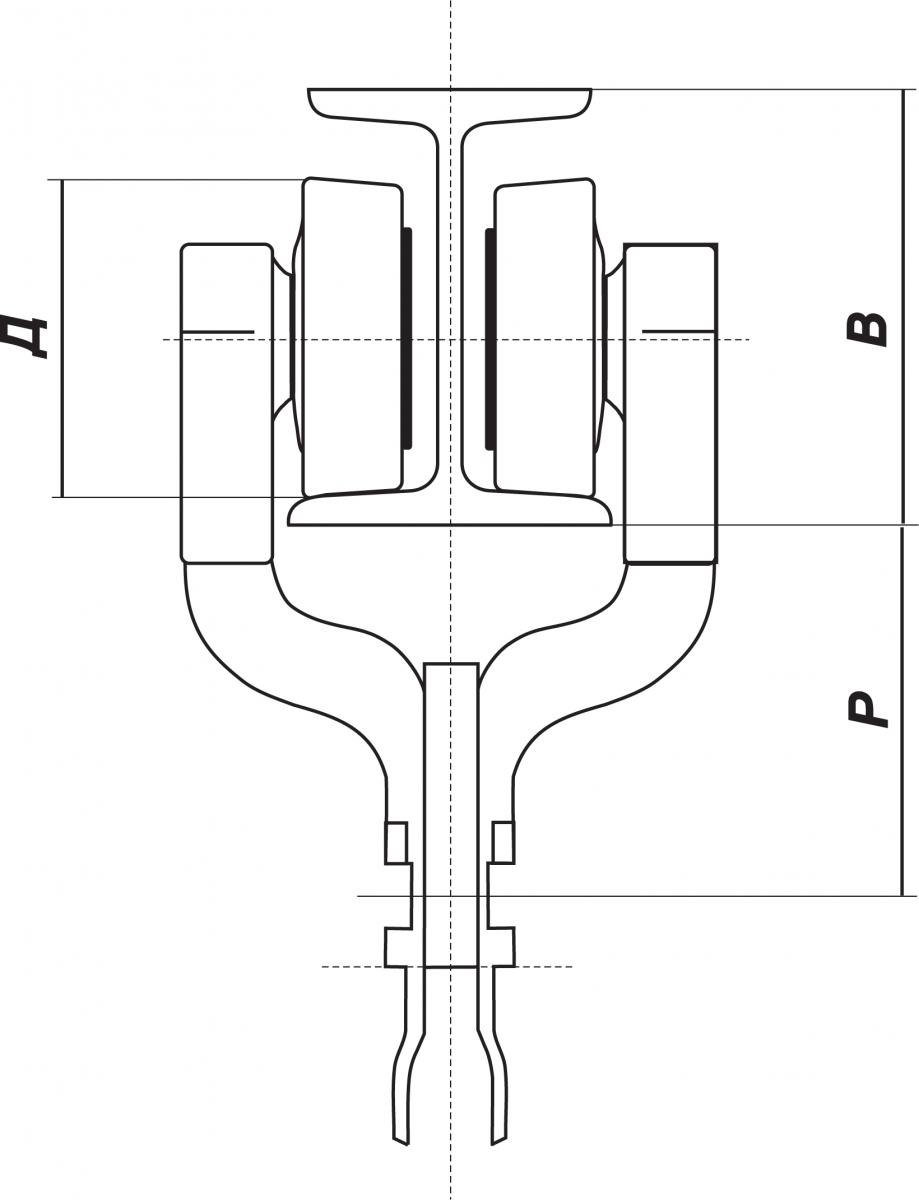

**Габаритные размеры кареток для конвейеров разных типов**
Тип конвейера	Обозначение	Параметры (мм)
Тип конвейера	Обозначение	Д	В	Р
ГН-80	Н6-254-72	65	100	75
ЦПК-80	Н6-307-79	65	100	75
ПНЦ-80	И5315.352.4	65	80	75
ПТЦ-80	И5315.351-4	65	80	75
ГН-100Р	Н6-254-78	83	140	105
ЦПК-100	Н6 307-79	83	140	105
КТ-100	06.170.00.00.00.	83	101.6	81
ПНЦ-100	6315351	83	101.6	81
ПТЦ-100	06.17.03.00.00.00	83	101.6	81
ГН-160	Н6-254-72	125	160	125
ПНЦ-160	6316.351…5	125	160	102
КТ-160	05 17.01(23)00.00.00	83	101.6	87
ПТЦ-160	05 170…00.00.00	83	101.6	87
