Подвесной грузонесущий конвейер для линии окраски, г. Челябинск

Заказчик: ЗАО Конар, г. Челябинск. Крупнейшее в России специализированное предприятие по производству фланцев и фланцевого крепежа

Проект: изготовление и монтаж грузонесущего подвесного конвейера ГН-160 для перемещения деталей по линии окраски и сушки.

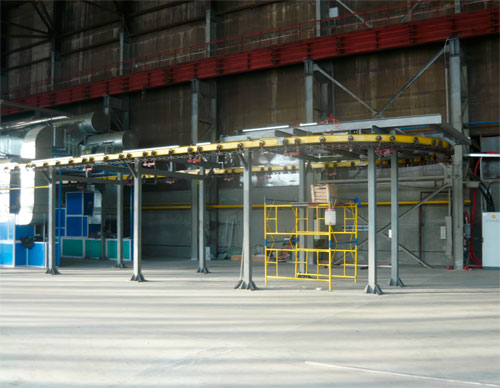

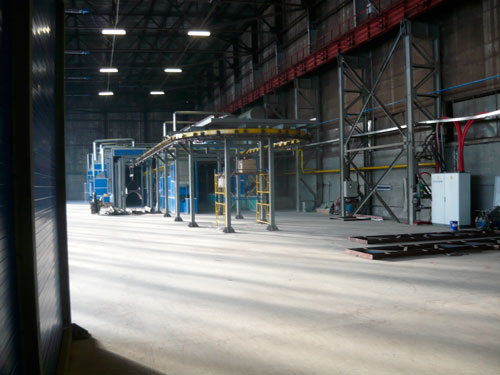

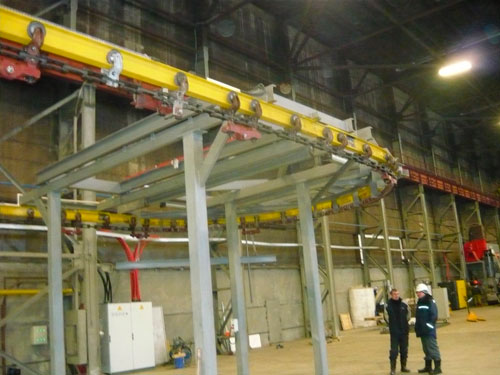

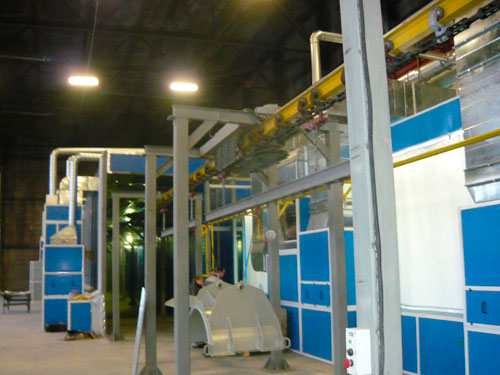

Описание проекта: изготовленный и смонтированный специалистами нашей компании подвесной пошаговый грузонесущий конвейер ГН-160, используется на комплексе по окраске и сушки металлических деталей для магистральных нефтепроводов – фланцев, арматуры и т.п. Конвейер движется не непрерывно, а пошагово, т.е. его движение останавливается в нужных зонах комплекса – в зоне загрузки деталей, их покраски, сушки и разгрузки. В данном конвейере используется пневматическая натяжка на 5,2 метра. Ввиду того, что конвейер используется в камере окраски, которая является взрывоопасной зоной, конвейер комплектуется взрывозащищенным электродвигателем и взрывозащищенным путевым выключателем. Управление конвейером кнопочное, дистанционное.





Технические характеристики:

Наименование Величина
Характер трассы горизонтальная
Развернутая длина конвейера, м 119,482
Шаг цепи, мм 152,4
Шаг кареток, мм 304,8 и 609,6
Масса груза макс., кг 1500
Масса груза с подвеской, кг 1635
Тяговое усилие, кгс 600
Скорость конвейера, м/мин. 5,92
Режим работы конвейера шаговый
Шаг перемещения грузов, м 17,069
Тип привода гусеничный
Тип натяжки пневматическая
Мощность эл. двигателя, кВт 2,2
Частота вращения, об/мин. 1500
